Leitungsfinder


Der Ohlendorf Leitungsfinder ist ein tragbares Messgerät und kann zum Auffinden von Leitungen und zur Leitungsverfolgung verwendet werden. Das Messgerät ist ein unerlässlicher Helfer, wenn es darum geht im Erdreich verlegte Suchkabel und Drahtschleifen zu finden, wie diese bei Roboter Rasenmäher grundsätzlich verlegt werden. Ist eine dieser Leitungen durch Korrosion oder Wühlmäuse beschädigt ist eine Funktion des Roboter Rasenmähers im Frühjahr nicht mehr möglich. Mit dem Leitungsfinder ist das beschädigte Kabel und deren Unterbrechung in Minutenschnelle gefunden und kann an dieser Stelle wieder repariert werden. Eine kostengünstige Reparaturmöglichkeit die unter Umständen jährlich angewendet werden muss.

Das Messgerät besteht aus einem Sender OE-SF T30V und einem Empfänger OE-SF R30V. Das vom Sender erzeugte Signal besteht aus einem modulierten Strom, der um einen Leiter ein elektromagnetisches Feld erzeugt. Dieses um den Leiter ausgerichtete elektromagnetische Feld induziert eine Spannung in der Empfängerspule. Wird der Empfänger mit seiner Empfängerspule in die Nähe der betroffenen Leitung gebracht wird die modulierte Wechselspannung ausgewertet und zur Anzeige gebracht.


• Auffinden von Leitungen und Leitungsunterbrechungen.
• Leitungsverfolgung im Erdreich, Leitungsunterbrechung von Drahtschleifen für Roboter - Rasenmäher (Fabrikat unabhängig).

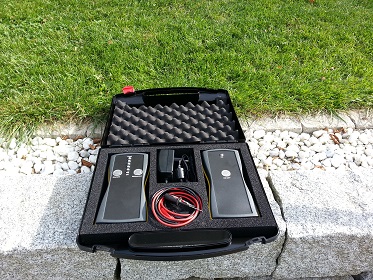

Sender und Empfänger sind mit Akkus ausgestattet, die mit dem im Lieferumfang enthaltenen Netzadapter aufgeladen werden können. Zur Grundausstattung gehört ebenfalls ein Kabelsatz für eine einfache Verbindung.


Für weiter Informationen dürfen Sie hier gerne unsere Bedienungsanleitung einsehen ( .pdf )




Leitungsfinder für Elektriker


Wir bieten nun unsere bekannten Leitungsfinder auch in einer neuen Entwicklungsstufe für Elektriker an. Mit dem Leitungsfinder ist das beschädigte Kabel und deren Unterbrechung, bzw. Kurzschluss oder deren exakte Position in Minutenschnelle gefunden und kann an dieser Stelle repariert werden auch wenn das Kabel noch Netzspannung führt. Um die Leitung zentimetergenau zu orten, ist der Empfänger mit einem Potentiometer für die Empfindlichkeit ausgestattet.


Der Gerätesatz zeichnet sich durch folgende Eigenschaften aus:


• Auffinden von Leitungen in der Wand, Leitungsunterbrechungen, Bestimmung von exakten Positionen der Leitungen bis zum Zählerschrank
• Auffinden von Sicherungen und Zuordnung zu Stromkreisen
• Auffinden von versehentlich zugeputzten Steck- und Verteilerdosen
• Auffinden von Unterbrechungen in elektrischen Fußbodenheizung
• Optische Warnmeldung bei Kurzschluss in der Leitung
• Optische Warnmeldung bei vorhandener Netzspannung in der Leitung


Für weiter Informationen dürfen Sie hier gerne unsere Bedienungsanleitung einsehen ( .pdf )
